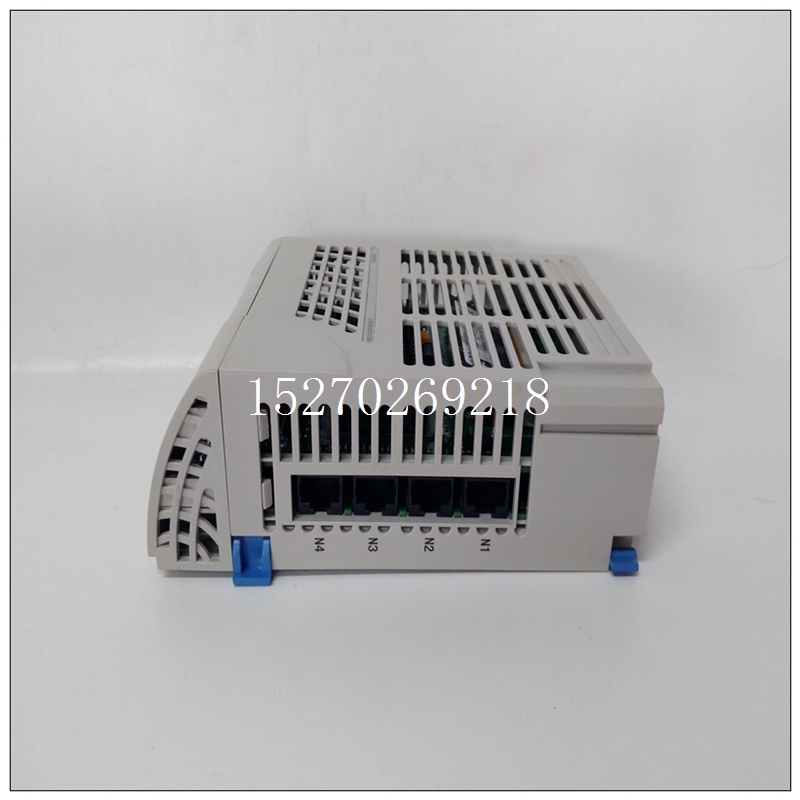

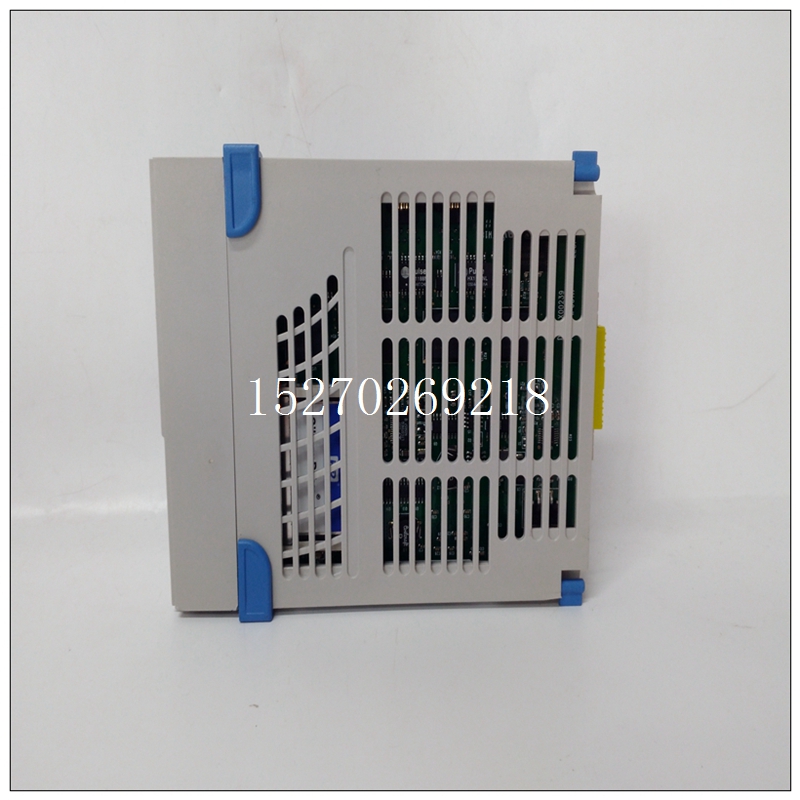

5X00241G02输出卡件A、B端通讯管理器采用GE VersaMax PLC，由VersaMax CPU，电源，串口模块，Profibus-DP从站模块，DeviceNet主站模块，通讯底座等组成。就地PLC采用GE模块化的Micro PLC，通过串口通讯接口组成RS485现场总线网络，经由VersaMax PLC通讯管理器通过冗余串口连接至BAS系统本端区域内的远程I/O站上，实现BAS与MCC的冗余数据通讯。对于其它第三方设备通信，直接接入就近的远程I/O站上实现串口通讯要求。
5X00241G02输出卡件 现场总线车站冗余PLC与本端控制区域内的现场分布式I/O通过PROFINET工业光纤以太环网进行连接。PROFINET是一种开放的工业以太网协议，满足国际工业现场总线标准IEC61158 Type 10的要求。支持MRP协议（介质冗余环协议），即任何一个单一节点宕机，不影响系统其它节点的正常运行，与冗余总线相比，除了满足工业现场总线对数据通信的要求以外，还具有安装简单，方便维护，施工成本低廉等优点。基于GE PROFINET以太网技术和高性能RX3i冗余热备控制器的BAS（环境与设备监控）系统，无需交换机以及光电转换器，就可以快速可靠地在现场层和管理层构建一个高速、实时、确定性的10/100/1000M PROFINET铜口或光口以太网络，通过高性能的RX3i冗余控制器平台和灵活丰富的智能通讯模块，稳定、可靠、准确的实现各类现场设备的实时数据采集和控制。截至2009年，全球有210万个PROFINET站点安装，平均年增长率37%。可以预见，随着支持PROFINET设备节点数量的不断增加，PROFINET将获得越来越多的第三方设备的支持，其竞争力和市场份额将得到不断的提升和增加。GE PACSystems RX3i控制器在国内外地铁BAS系统包括北京、广州、上海、哈尔滨等已经有大量的成功运行案例。近几年来，随着工业以太网技术的不断发展和逐渐成熟，工业以太网解决方案在轨道交通BAS系统应用也逐渐增多，但不时也暴露出一些安全漏洞、数据丢祯等方面的问题或用户疑虑。GE是一家全球化的高科技创新企业，重视客户需求和产品创新，2012年初推出支持RX3i PROFINET工业以太网解决方案，PROFINET是一种实时、确定、可靠的以太通讯协议，通过加入数据优先级等技术规避了传统工业以太网通讯潜在的数据丢失和传输不确定性等风险，推向市场以后便显示出其强大的市场需求和竞争力，并在长沙市轨道交通2号线激烈竞标中胜出，实现PROFINET解决方案在国内轨道交通BAS系统零的突破。沈阳北站交通枢纽工程综合监控系统（ISCS）及环境与设备监控系统(BAS)是对与沈阳北站运营有关建筑内通风空调系统、给排水系统、电扶梯等机电设备进行全面有效的监控和管理，确保设备处于高效、可靠、节能的运行状态，创造一个舒适的乘车环境；
the data acquisition equipment through the kvaser communication card, or connected to the bus network. It can analyze data and generate cloud maps online to complete the ADAS test of cloud integration.
1. GPS data acquisition
Q-vision provides reliable GPS data acquisition function, which can realize high accuracy positioning and image display.
2. Camera video signal acquisition
Q-vision provides the function of video signal acquisition and display, which can more conveniently monitor the external environment information of the vehicle. At the same time, it can also set the captured video and select the corresponding video signal source.
3. Ibeo lidar acquisition
By setting the radar IP and port number, the requirement of displaying the top view of lidar data can be achieved.
Q-vision software is used with kvaser hardware products to realize online recording, simulation, monitoring, diagnosis, calibration, brushing and other functions of various bus networks.
