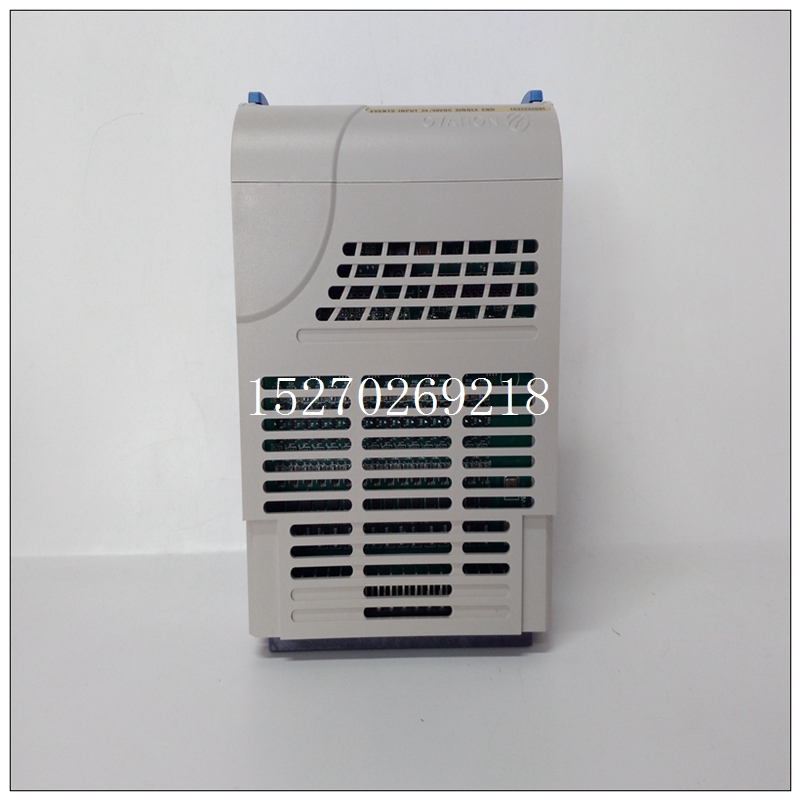

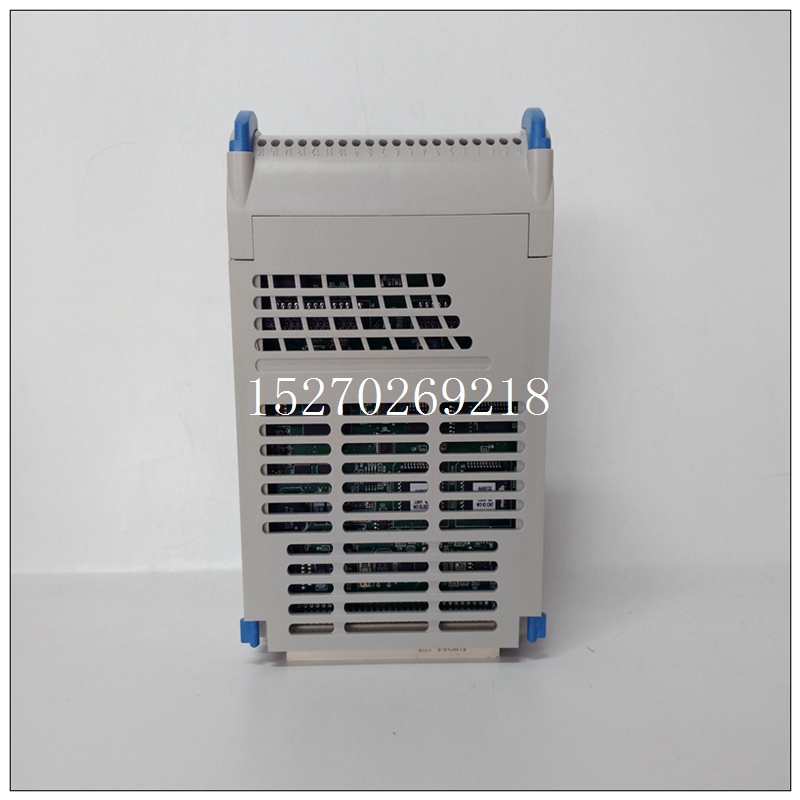

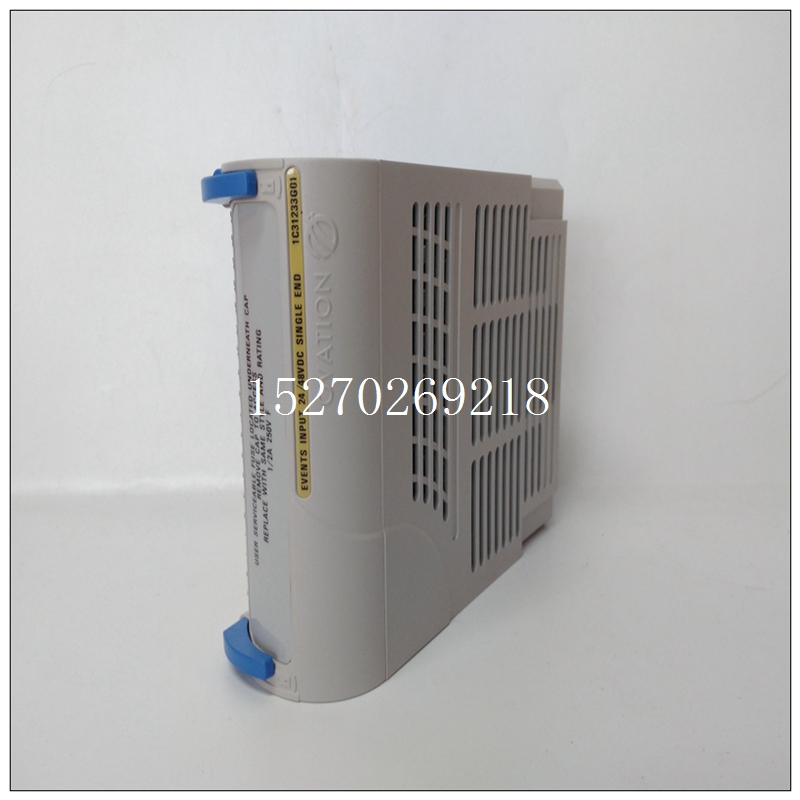

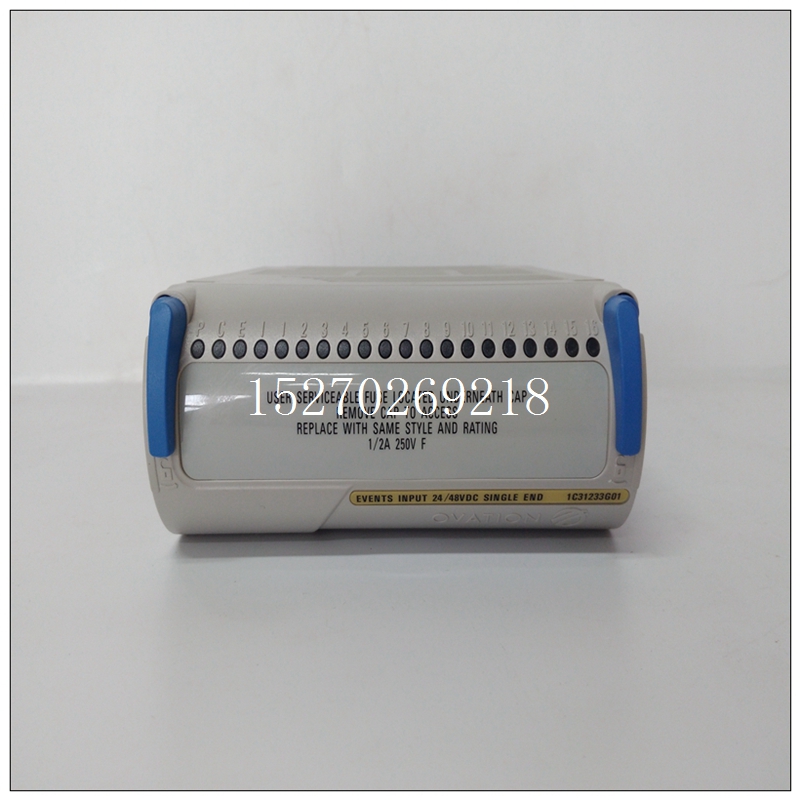

1C31233G01个性模块102（连接胶带）处变电所进线电源的电压，电流，有功功率，累计电能及功率因素的检测及在线监控。 （6）、102（连接胶带），101（一次破碎机），104（二次破碎机），除铁器综合控制任务及连锁控制。 2#从站中，采用德国倍福（BECKHOFF）CX1000可编程控制器作为主控制器，通过光纤通讯完成系统主站与2#从站间的信息交换。同时采集并控制就地工艺设备。2#从站具体控制功能如下： ⑴、通过串行通信模块KL6021，按照MODBUS RTU协议与胶带综合保护仪ZB02进行通讯连接，实现201（转载胶带）保护功能（拉绳开关，跑偏开关，打滑，堵塞，撕裂）
1C31233G01个性模块⑵、通过串行通信模块KL6021，按照MODBUS RTU协议与胶带综合保护仪ZB02进行通讯连接，实现301（上仓胶带）保护功能（拉绳开关，跑偏开关，打滑，堵塞，撕裂） ⑶、201（转载胶带）上位机集中控制，包含集中信号，就地信号，1#电机运行信号，2#电机运行信号，3#电机运行信号，紧急停止信号，进线断路器工作信号，故障信号及准备就绪信号等采集，集中控制，就地控制，运行命令及预告信号输出。 ⑷、301（上仓胶带）上位机集中控制，包含集中信号，就地信号，运行信号，紧急停止信号，进线断路器工作信号，故障信号，松闸，合闸及准备就绪信号等采集，集中控制，就地控制，运行命令及预告信号输出。 ⑸、401（配仓胶带）上位机集中控制，包含集中信号，就地信号，正转运行信号，反转运行信号，紧急停止信号等采集，集中控制，就地控制，正转运行命令，反转运行命令及预告信号输出。 ⑹、通过配置KL3403电力测量模块，实现201（转载胶带）三个电机，301（上仓胶带）一个电机，401（配仓胶带）一台电动滚筒，201进线电源，301进线电源，401进线电源的电压，电流，有功功率，累计电能及功率因素的检测及在线监控。 ⑺、通过配置KL3022模拟量测量模块，实现一个皮带秤信号（4~20mA），六个料位计信号（4~20mA）的检测及在线监控。 ⑻、201（转载胶带），301（上仓胶带），401（配仓胶带）综合控制任务及连锁控制。 ⑼、实现201（转载胶带机）的Rockwell DODGE CST（软起动装置）数据传输及显示。在中央控制室配置两台工业控制计算机（IPC），一台彩色喷墨打印机及控制台。两台工控机配置WinCC人机界面应用程序冗余。工控机采用两套德国倍福（BECKHOFF）C5102 IPC（配置P4 2.4G，40G硬盘，DDR 256M内存，17’LCD显示器），通过超五类屏蔽双绞线连接工业以太网交换机实现系统主站与上位机间的高速（10/100M），可靠的信息交换。 具体功能包括： （1）、现场总工艺设备状态参数显示，及各独立设备状态参数显示 （2）、102（连接胶带）， 201（转载胶带），301（上仓胶带），401（配仓胶带）的控制状态显示以及集中控制，拉绳开关，跑偏开关，撕裂，打滑，堵塞的在线实时状态显示 （3）、101（一次破碎机），104（二次破碎机）
measuring signals and analyzing Profibus network communication. It is powered by battery and provides graphic display, which can quickly obtain results when working in independent mode. You can also choose to analyze the Profibus PA network. In addition, PROFIBUS tester 5 supports exporting test results for advanced analysis. In the can FD network, the signal reflection in the communication cable can be effectively eliminated only by ensuring the continuity of the cable impedance. Therefore, in the process of designing the network topology, a 120 Ω terminal resistance will be connected at the end of the can FD bus to suppress the reflection.
The resistance value of the terminal resistance must be within the range of 118 Ω ~ 132 Ω specified in ISO 11898 standard. Too large or too small resistance will have adverse effects on can FD communication. If the resistance value is too small, the signal amplitude will be too small, thus affecting the signal identification and the communication will be extremely unstable; If the resistance value is too large, the signal amplitude will be too large, and the signal overshoot will occur
