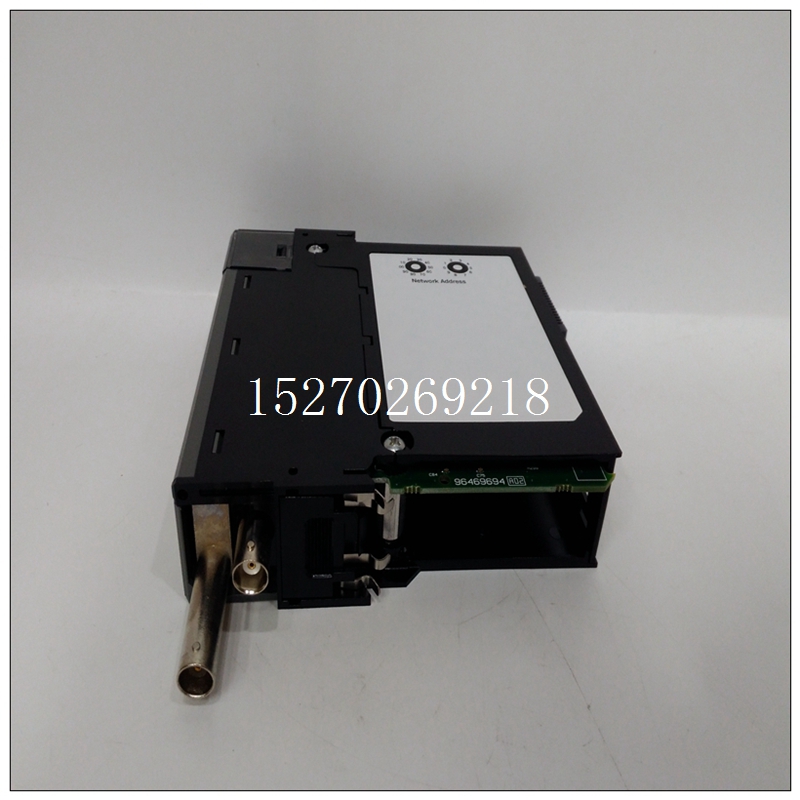

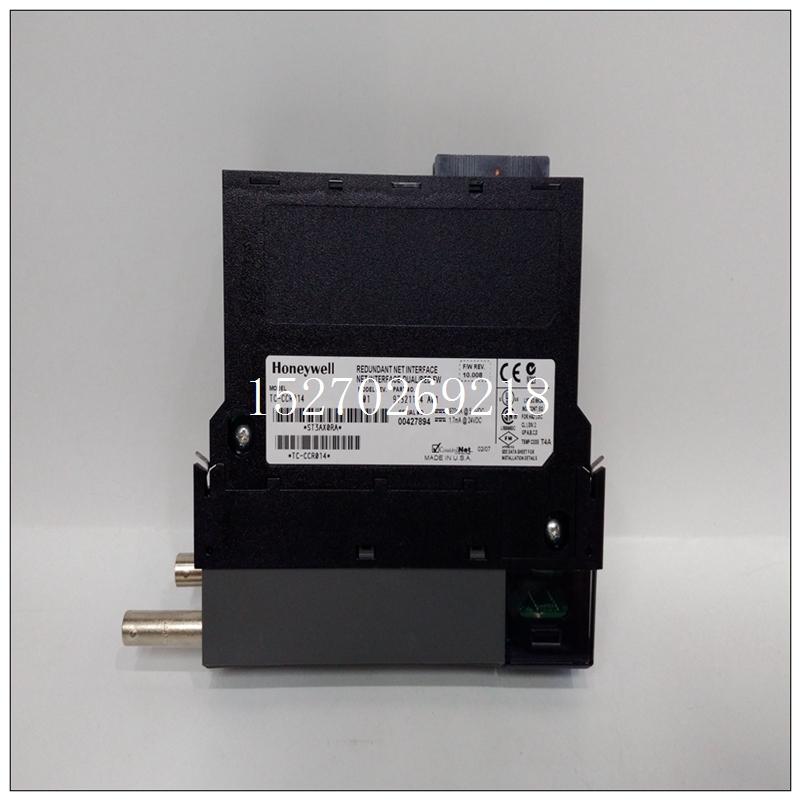

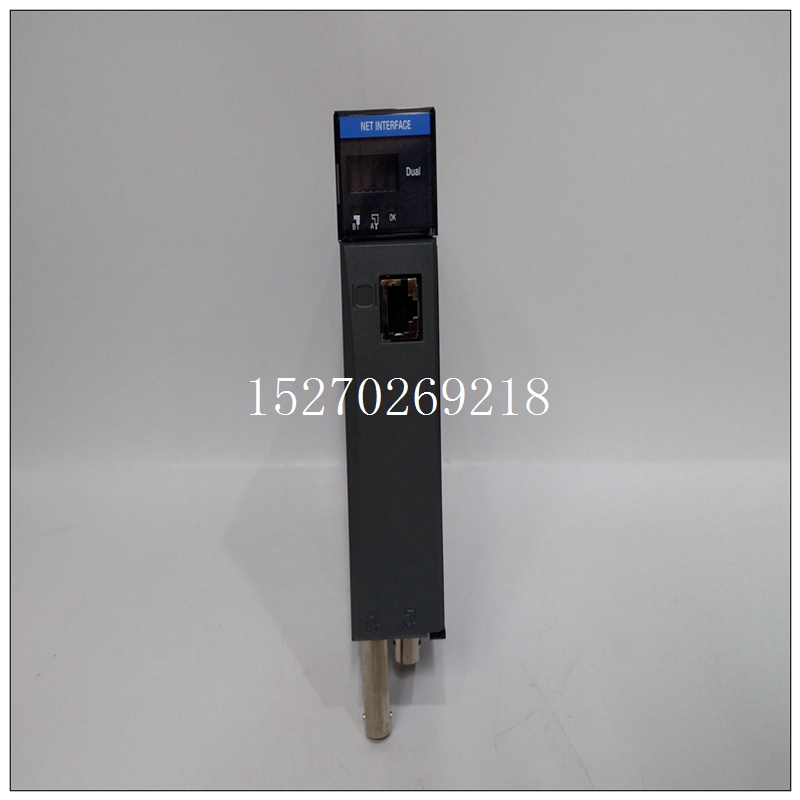

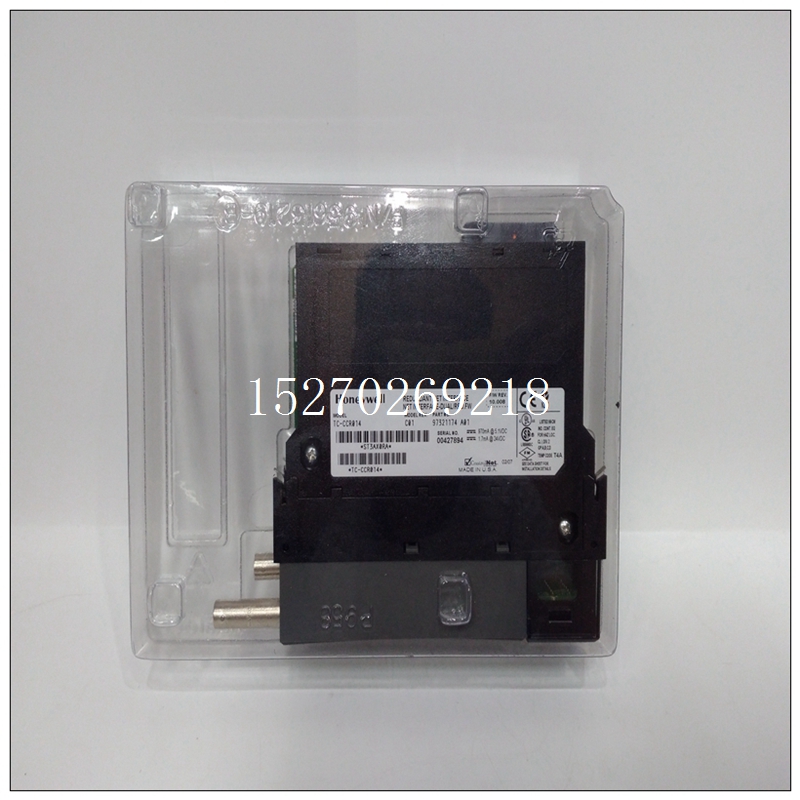

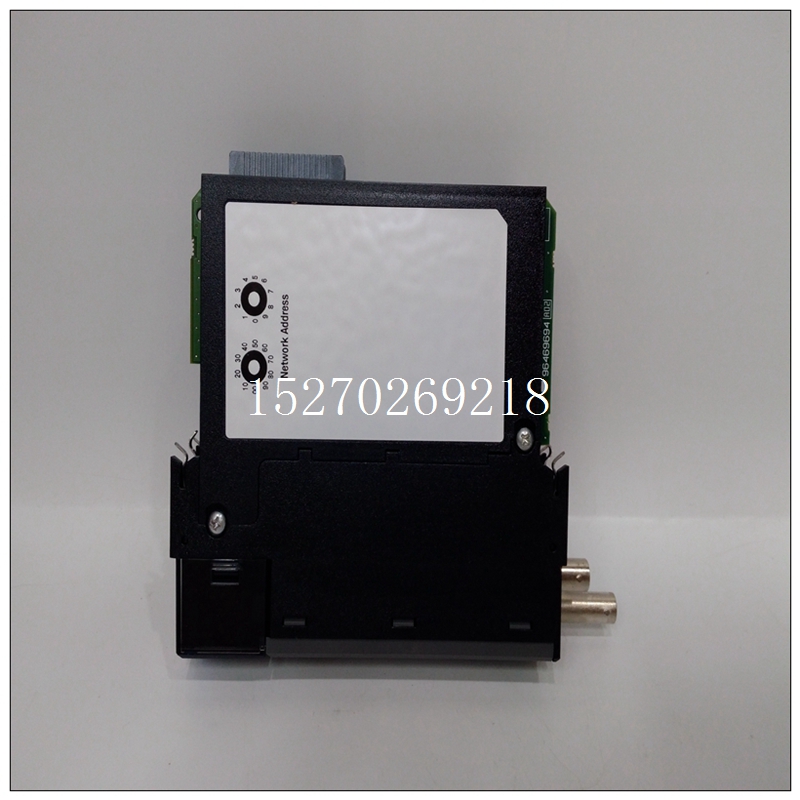

HONEYWELL 97321174-A01卡件
在复杂的工业环境中，现场总线能够正确、快速、稳定的通信，从而保证工业控制系统既能得到及时、准确的现场数据，经过高效处理后，又能快速、精确的发出执行命令。
通信的基本模型通信就是将信息从一个点传送到另一个点，比如说电话、广播和电视。工业通信系统也是如此，也需要发送器、接收器以及和通信链路。链路类型包括双绞线、同轴电缆、光纤、无线和微波。发送端解调器调制数据，接收端调制解调器解调信号以再现原始数据，而其中的通信规则称为协议。工业通信的特殊要求
HONEYWELL 97321174-A01卡件工业通信与一般通信相比有一些特殊的要求，比如说工业环境就不同于办公室环境。通信中和时间相关的特征有实时性、频率、抖动、生命周期、响应时间、同步、时间和空间的相关性或一致性。工业通信往往要求保证通信的实时性，也就是说响应时间是否满足时间限制。OSI模型定义了一个框架物理层通常与如电缆、连接器、网络接口卡、无线传输硬件等物理介质相混淆。物理层不仅定义了物理介质及其正确连接的接口要求，物理层定义编码方式、校验方法、带宽、频谱、载波、波特率、电、光、无线电信号、流入异步串行通信控制、电缆类型、连接器的机械设计。信号通过传输介质从发送端到接收端。通信介质的机械和电气特性。
而数据链路层负责创建、传输和接收数据包，现场总线对于数据链路层有细分为LLC和MAC两层，前者提供接口网络层协议，并控制与其对等体的逻辑通信，后者提供对特定物理编码的访问和传输。
应用层规定了交互数据的方式，并定义了设备的各种信息、状态和参数。
现场总线的通信数据一般分为标识数据和通用消息。标识数据是指控制器与传感器、控制器与执行器以及控制器之间传输过程变量。通用消息在系统组态和维护阶段，用于文件的下载和上传。过去工业通信采用模拟信号，就是广为人知的4-20mA技术，后来现场总线使用数字通信体现出抗噪声、减少电缆、诊断功能等诸多的优点。因此现场总线会取代4-20mA。采用现场总线的关键要求之一是分布式智能。为了访问现场总线，智能的传感器和执行器需要具备计算能力、数字通信、协议标准，因此设备成本相对就高。
3.2RS-232与RS-485电气标准
有人会把RS-232和RS-485当成总线，其实两者是一种接口的标准。接口标准主要从电气特性（信号）、机械特性（DB9）、管脚功能进行描述。两者的主要区别就是逻辑如何表示，前者是电压表示01，后者是电压差表示01。具体的比较如表所示。
因为RS-232只能实现点对点通信（双机互联），无法联网（多机），而RS-485能够连成总线型网络，而且很多现场总线基于RS-485标准，所以有人会理解成485总线，但是严格来说485总线不是一种现场总线，只是有些现场总线是使用了RS-485作为其物理层定义，因此现场总线和485不是一个层次上的概念。
and dynamically generates online parameters, offline parameters, observation, diagnosis and calibration pages according to the XML data, so as to monitor and manage the device and further achieve the purpose of controlling the device. Based on the runtimeframe core component of the development package, the framework program extends and develops DB adapter2.0 module, event log recorder module, FDT visual controls module, help doc module and main program.
(1) DB adapter2.0 module is a data service module, which implements the idbadapter2 interface and provides access to persistent data, such as DTM components, DTM directories, projects, network topology and other read-write operations;
(2) The event log recorder module implements the ilogeventlistener callback interface, which can capture the event information and error logs generated by the runtimeframe core module;
(3) FDT visual controls module is a collection of GUI controls and classes, mainly including DTM directory controls, network view controls, engineering view controls, DTM function menu controls, ActiveX windows, etc;
(4) The help doc module is used to display the operation help of each function block, which is convenient for users to understand and use.
(5) The main program integrates the above assembly modules,
