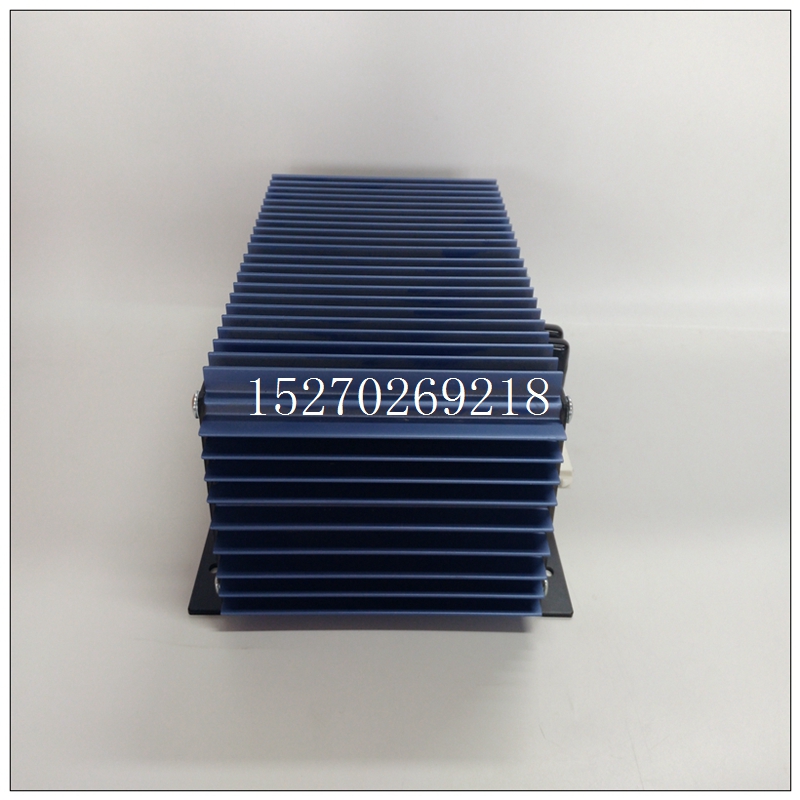

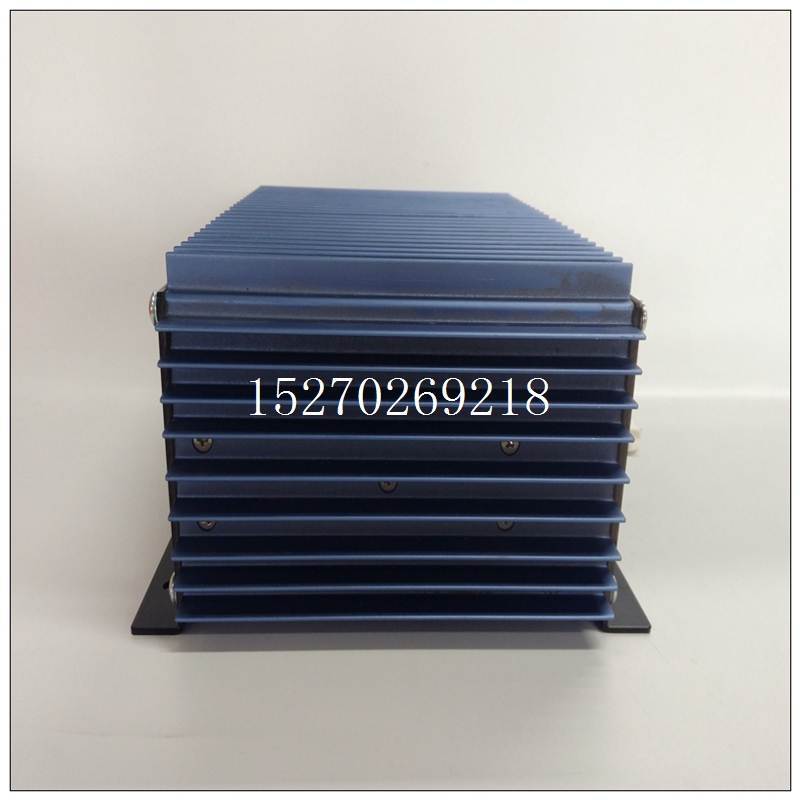

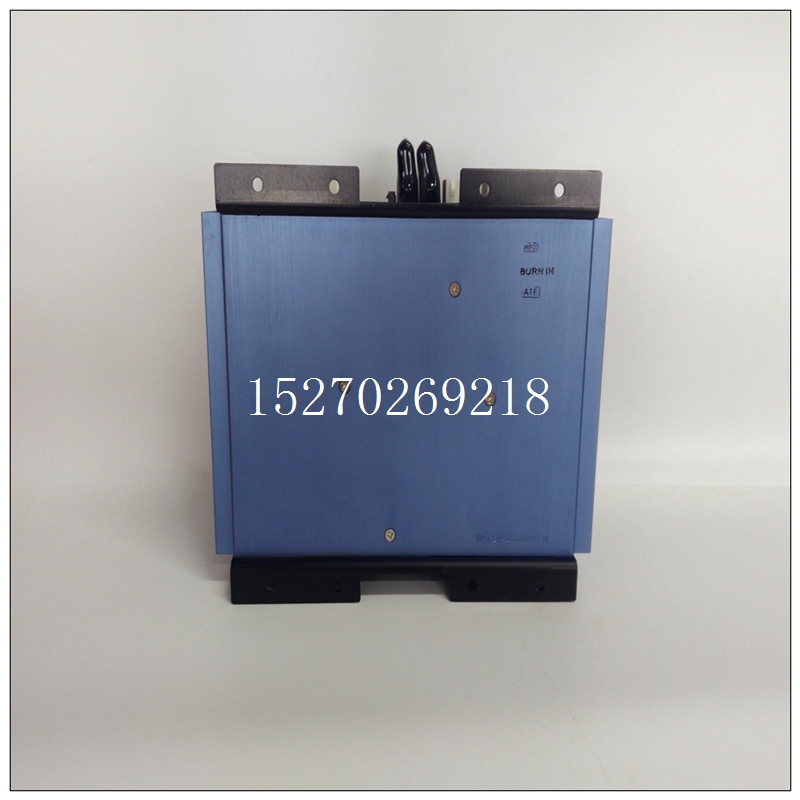

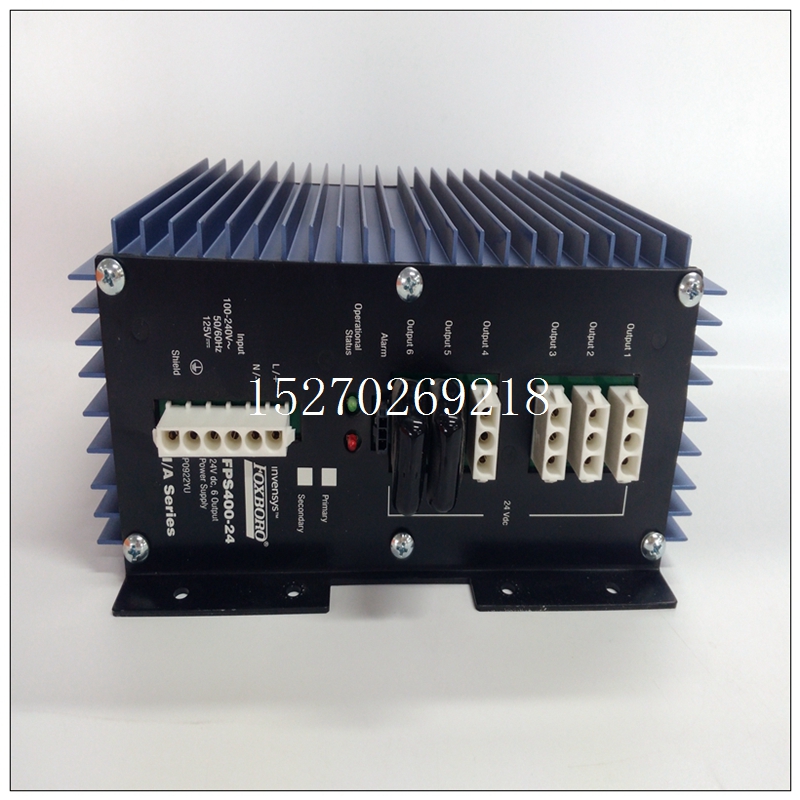

P0922YU输入工控模块,FPS400-24产品外观
产品根据是否内置电容分为外置电容型（如金升阳LS系列）和内置电容型（如金升阳LD/LH系列），输出所接的电容不能过大，最大不能超过产品规定的最大容性负载值（参考技术规格），否则会出现产品启动不良的情况。外置电容型图1为外置电解电容型的ACDC电源（如金升阳LS系列），C3 为输出滤波电解电容（必须外接），与 C2、L1 组成 Pi 型滤波电路，C2建议使用高频低阻电解电容（低温-40℃下ESR≤1.1Ω）或固态电容，如仅在常温和高温环境下应用时 C2 可使用电解电容，容量和额定纹波电流请参考各厂商提供的技术规格。
P0922YU输入工控模块,FPS400-24产品外观如果选取的电容值偏小，会导致输出电压精度偏低，输出纹波大等问题。
内置电容型图2产品属于内置电解电容的ACDC电源，输出电解电容C2主要用于滤波，一般选取10uF~47uF即可，具体参考产品技术手册推荐值。
图2中的C4和图1中的C4 为陶瓷电容，用于滤除高频噪声，一般取值0.1~4.7uF，具体参考产品技术手册。电容耐压至少降额到 80%，额定电压值优先选择以下标准值：6.3V，10V，16V，25V，50V，100V，250V等。TVS可以有效地对雷电、负载开关等人为操作错误引起的过电压冲击起保护作用。一般情况下，电源本身是不需要额外的增加TVS进行防护的，当输出走线较长时（会引入干扰等情况），或存在感性负载（会产生电压尖峰）的应用时建议使用，靠近需要保护的后级电路。TVS常见的贴片封装SMAJ、SMBJ、SMCJ、SMDJ系列，分别代表的峰值脉冲功率为400W、600W、1500W和3000W。
1、规格选型一般按照（击穿电压VBR）≥输出电压的 1.2 倍选取
2、脉冲峰值电流IPP的选择：要根据线路上可能出现的最大浪涌电流来选择合适的型号。
例如，在金升阳ACDC电源LD20-23B15R2输出电路中（Vo：15V），推荐了SMBJ20A，击穿电压是20V（VBR=1.33Vo）。开关电源产品有一个重要的性能指标为输入冲击电流，该指标通常要往小的方向设计，常规设计是在开关电源输入端的火线上串联一个热敏电阻（NTC）,而对于功率较大的开关电源则同时在热敏电阻（NTC）上并一个继电器，用于产品稳定工作时减少器件损耗和提高可靠性。
multipoint and hybrid. When the frequency is lower than 1 MHz, the single point grounding method can be adopted, but it is not suitable for high frequency; In high-frequency applications, it is best to use multi-point grounding. Hybrid grounding is a method of single point grounding for low frequency and multi-point grounding for high frequency. The ground wire layout is the key. The ground circuit of high-frequency digital circuit and low-level analog circuit must not be mixed.
④ PCB design. Proper printed circuit board (PCB) wiring is essential to prevent EMI.
⑤ Power decoupling. When the device is switched, transient current will be generated on the power line, which must be attenuated and filtered out. The transient current from the high di/dt source leads to the "emission" voltage of the ground and trace. The high di/dt generates a wide range of high-frequency current, which excites the radiation of components and cables. The change of current and inductance flowing through the wire will lead to voltage drop, which can be minimized by reducing the change of inductance or current with time.
