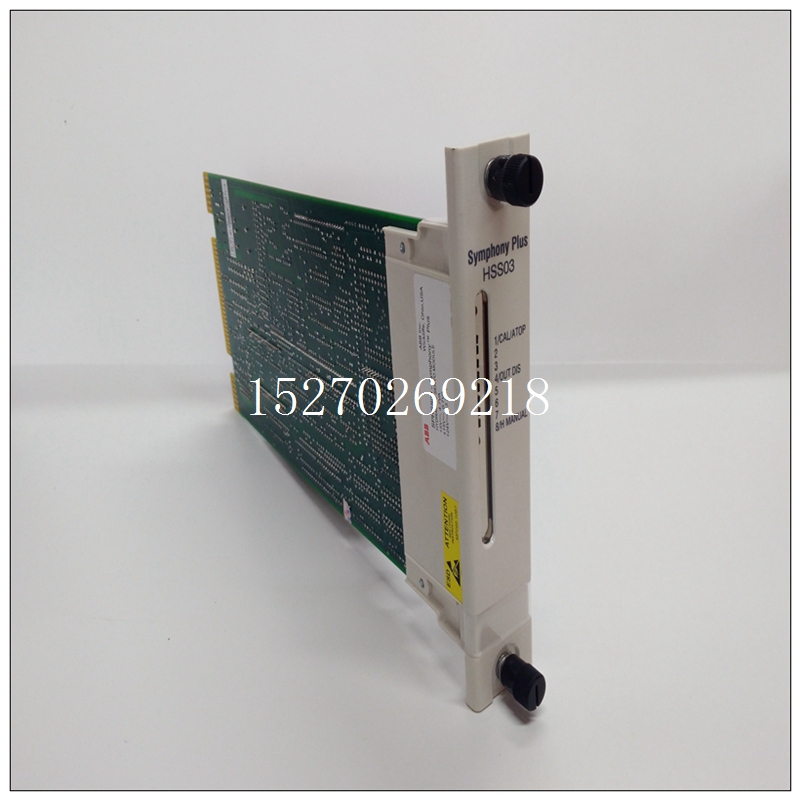

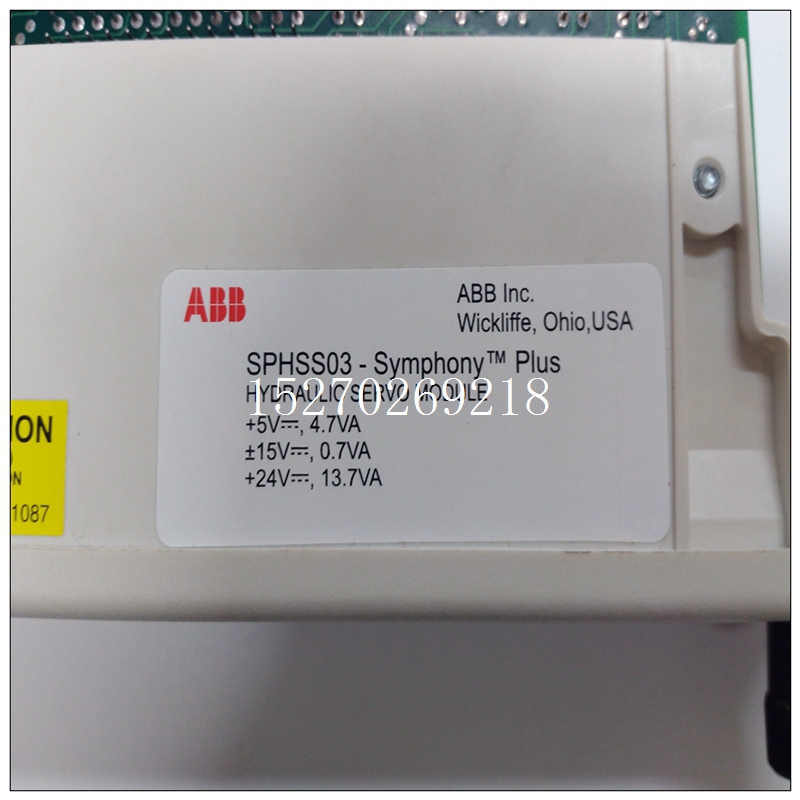

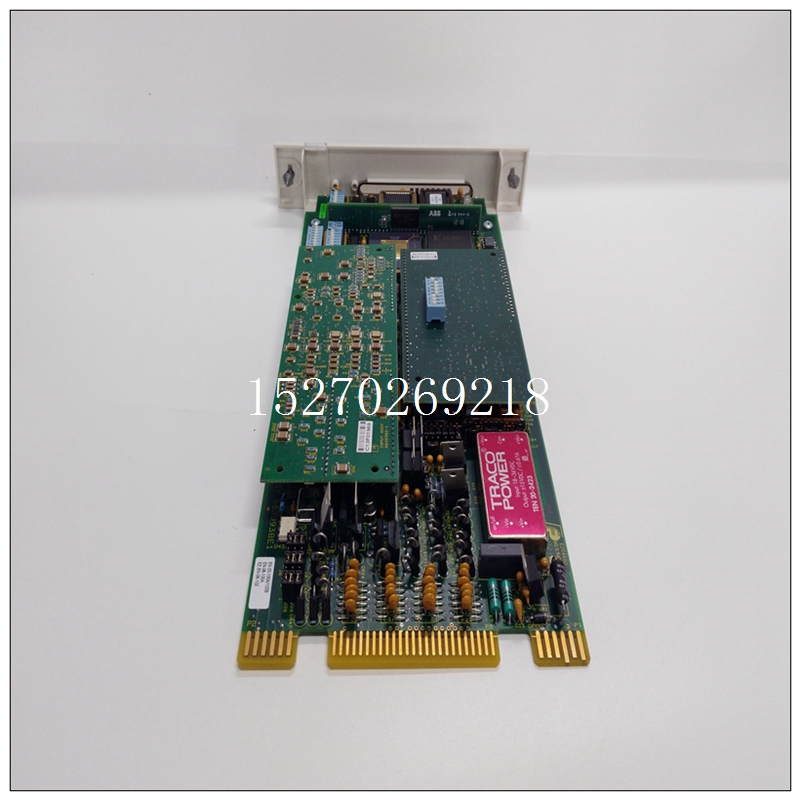

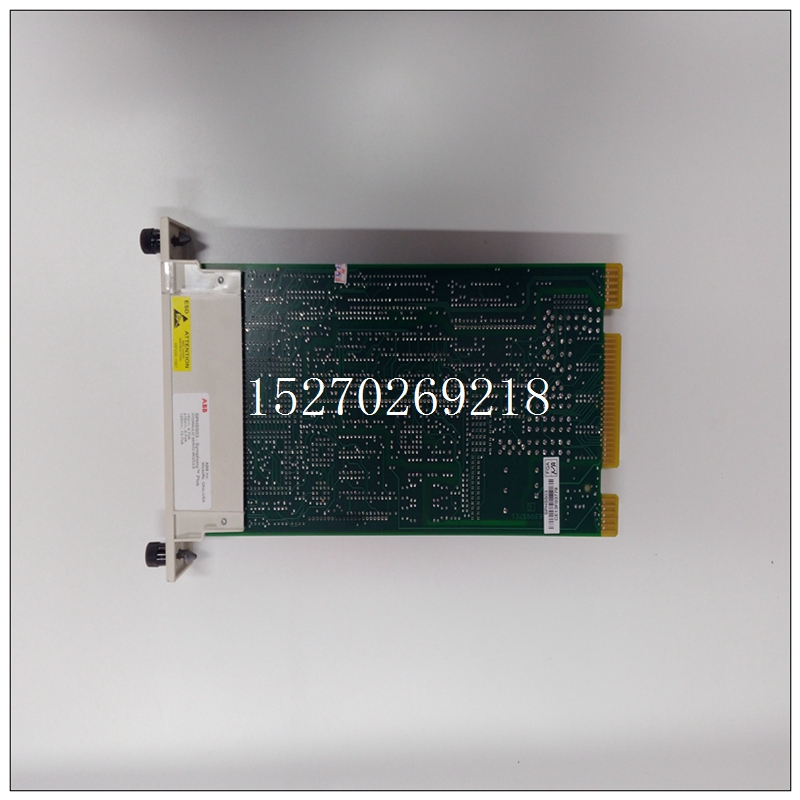

SPHSS03自动化卡件
印刷电路板(PCB)的电磁兼容性设计
PCB是单片机系统中电路元件和器件的支撑件，它提供电路元件和器件之间的电气连接。随着电子技术的飞速发展，PCB的密度越来越高。PCB设计的好坏对单片机系统的电磁兼容性影响很大，实践证明，即使电路原理图设计正确，印刷电路板设计不当，也会对单片机系统的可靠性产生不利影响。例如，如果印刷板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。因此，在设计印刷电路板的时候，应注意采用正确的方法，遵守PCB设计的一般原则，并应符合抗干扰设计的要求。
SPHSS03自动化卡件PCB设计的一般原则
要使电子电路获得最佳性能，元器件的布局及导线的布设是很重要的。为了设计质量好、成本低的PCB，应遵循以下一般性原则。
1、特殊元器件布局
首先，要考虑PCB尺寸的大小：PCB尺寸过大时，印刷线条长，阻抗增加，抗噪声能力下降，成本也增加;过小，则散热不好，且邻近线条易受干扰。在确定PCB尺寸后，再确定特殊元器件的位置。最后，根据电路的功能单元，对电路的全部元器件进行布局。
在确定特殊元器件的位置时要遵守以下原则：
① 尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
② 某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。带高电压的元器件应尽量布置在调试时手不易触及的地方。
③ 重量超过15 g的元器件，应当用支架加以固定，然后焊接。那些又大又重、发热量多的元器件，不宜装在印刷板上，而应装在整机的机箱底板上，且应考虑散热问题。热敏元件应远离发热元件。
④ 对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局，应考虑整机的结构要求。
of global industrial manufacturing industry, and the industrial market of a series of automation equipment is expanding rapidly. A complete automatic production line includes PLC, system control software, industrial robot, etc., and these components need to be connected with Industrial Ethernet to form a unified whole.
In recent years, with the development of network technology and the increasing demand for network performance in the field of industrial control, Ethernet is gradually entering the field of industrial control and forming a new type of Ethernet control network technology. Therefore, industrial Ethernet communication requires sufficient high real-time, high reliability, anti-interference, anti network failure, anti interception and anti forgery performance to ensure high-quality control data communication.
Compared with ordinary Ethernet, industrial Ethernet needs to solve many problems such as openness, real-time, synchronization, reliability, anti-interference and security. This is also where industrial automation manufacturers can bring greater value to industrial users, which is different from ordinary IT manufacturers.
