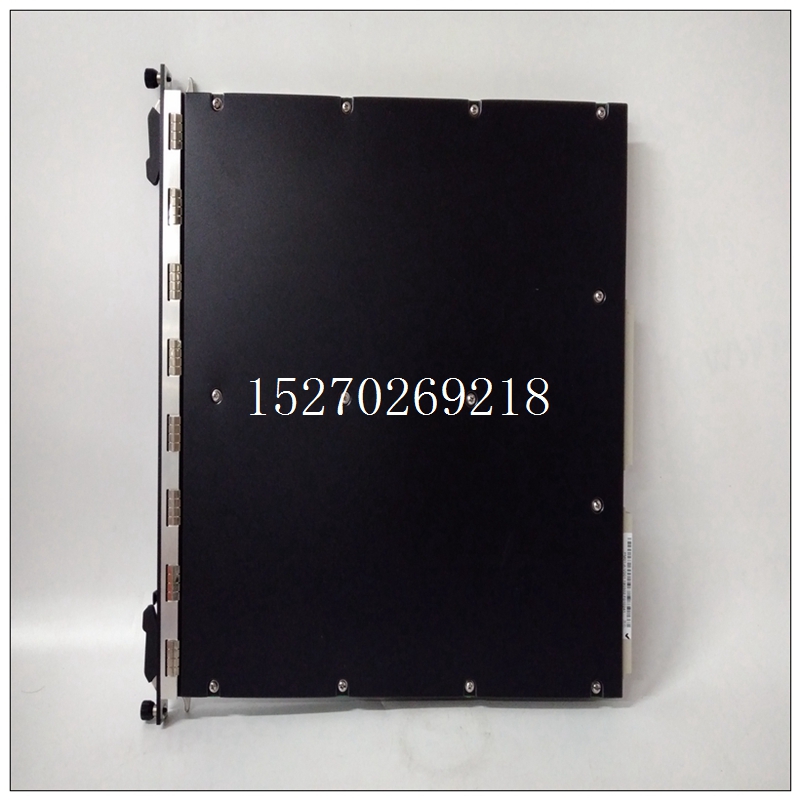

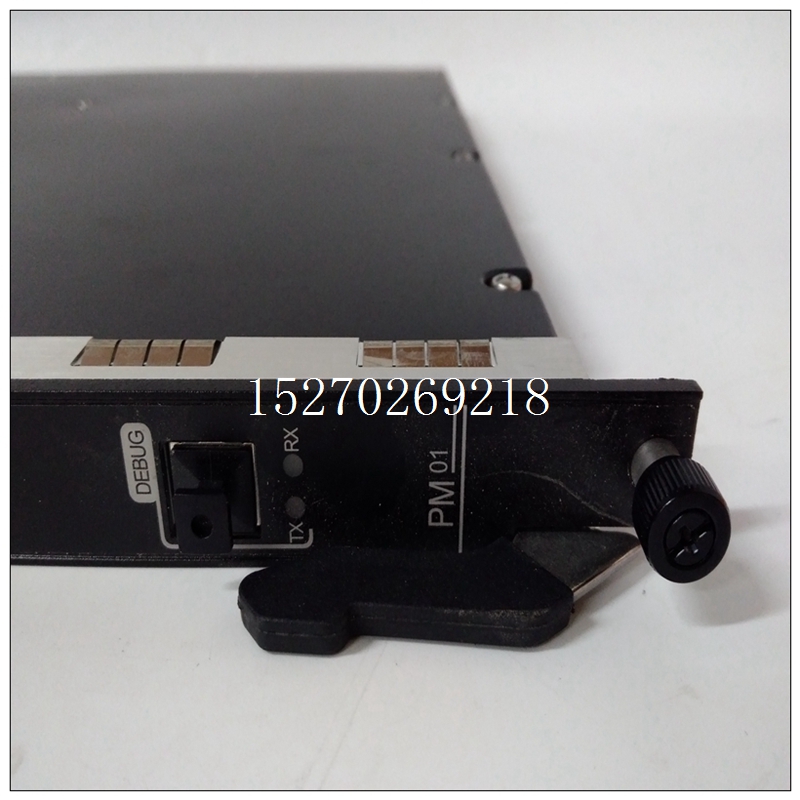

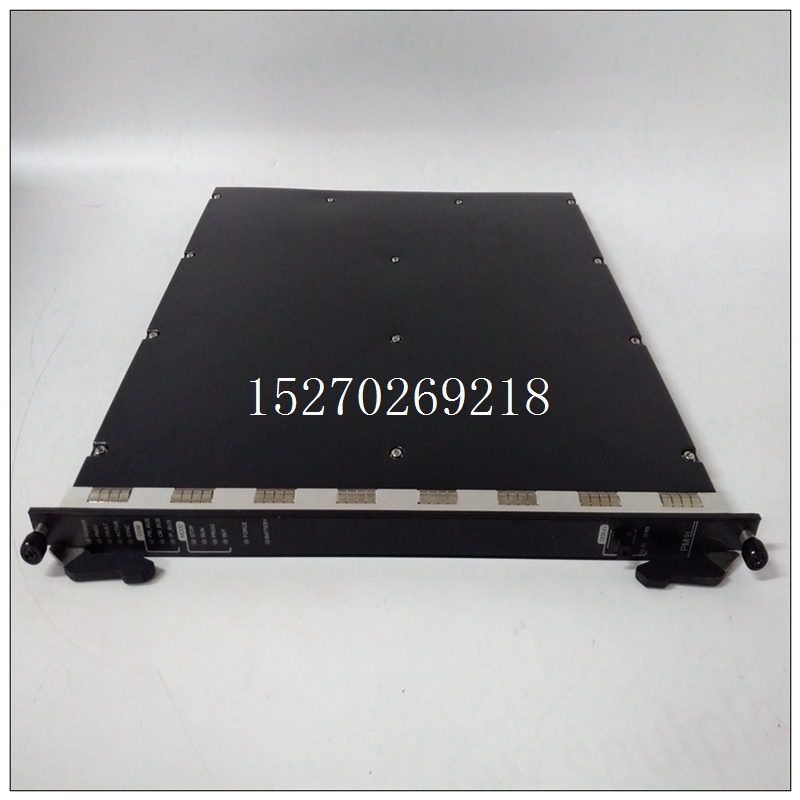

PM01-A-V001卡件,TRICONEX中文使用说明
HMI的变量刷新速度一般较低，比如0.5s刷新周期，PLC的程序执行周期一般在100ms之内，因此，会遗漏很多细节。
PLC编程软件能记录曲线的并不多，并且也不太容易操作。比如STEP7是无法记录曲线的，博图具有轨迹功能（限于S7-1200、S7-1500等），但是其本质是PLC内进行记录，然后上传显示，优点：可以实现每周期的记录。可以进行条件触发。缺点：不能连续跟踪，不能脱离庞大的博图软件。
PM01-A-V001卡件第三方通用录波软件是指那些能对多种PLC进行连续录波的软件，比较常见的是PLC-ANALYZER、IBA。这两个软件都是国外的软件，价格昂贵，无免费使用部分。一般PLC工程师无法承受。国内新出现的PLC-Recorder录波软件，与PLC-ANALYZER风格、性能类似，且其大部分功能都可以长期免费使用。对于超短时的故障，需要采用特殊软件或者特殊方法来进行故障录波和诊断。某些软件能让PLC自己按照扫描周期录波，然后事后上传显示的编程软件，比如前面提到的博图轨迹功能。也包括那些通过PLC编程进行数据缓冲，然后再打包上传的专用软件。
如果无法用特殊软件进行录波（比如型号非常老的PLC），则可以采用拖尾法对于可疑的信号进行处理，让信号的时间变长，然后利用通用录波软件或者HMI对于处理后的信号进行录波即可。比如某信号正常出低电平，怀疑其可能短时出现了高电平，则可以增加程序，对其进行断开延时，然后记录断开延时后的信号即可（如下图所示）。对于可能出现低电平的，则可以增加接通延时来进行拖尾，甚至两种延时同时增加，进行两个方向的拖尾。控制系统的故障原因非常多，本文只是讨论了那些和PLC有关的故障诊断方法，且仅深入讨论了DI信号异常的诊断方法，其他类型信号的诊断方法，可参照这些思路进行研究。在分析继电器控制逻辑或者模拟电路时，只需要考虑信号之间的相互关系，很少考虑先后顺序，因为在这些系统里，信号是以光速传播的，结果会立即生效，将结果反馈给前端进行输入，没有延迟。对于PLC来说，它的核心是一个CPU。和所有的计算机一样，程序指令的执行是有先后顺序的，并且是一遍一遍循环扫描的。在一次扫描的过程中，后续的结果不能立即被前面的程序所使用的，必须等到下一次扫描，才能有效。因此，编制PLC程序时，尤其是复杂逻辑时，必须有清晰的时序概念（时序，就是按照时间先后顺序的意思）。学习PLC时，时序是一块重要内容。
and the outputs of NPN and PNP can be connected.
The ordinary counter is affected by the scanning speed of CPU and works in the way of sequential scanning. In each scanning cycle, the counting pulse can only be accumulated once; When the frequency of the pulse signal is higher than the scanning frequency of the CPU, if the ordinary counter is still used for accumulation, many pairs of input pulse signals will be lost. In the CPU, the counting of the input signal with high scanning frequency can also be realized by using the high-speed counter instruction.
1. High speed counter command
The instructions of the high-speed counter include: defining the high-speed counter instruction HDEF and executing the high-speed counter instruction HSC, as shown in the table below
(1) Define high speed counter instruction HDEF
HDEF instruction function is to select a working mode for a high-speed counter to be used. Before using each high-speed counter, HDEF instruction should be used to define the working mode, and it can only be used once. It has two inputs: HSC is the number of the high-speed counter to be used,
