GE 193X703ADG04继电器模块 PDF资料
1.产 品 资 料 介 绍：
中文资料：
GE 193X703ADG04 继电器模块 技术资料
产品型号：193X703ADG04
产品名称：继电器模块（Relay Module）
制造商：General Electric (GE)
产品系列：193X 系列控制板
应用领域：工业自动化、直流调速系统、发电机控制、重型驱动控制系统
一、模块功能概述
193X703ADG04 是 GE 193X 控制系统中用于电气控制信号切换与继电器执行的模块。它通过接收来自上级控制逻辑板的信号，控制继电器吸合或断开，从而实现以下功能：
控制大功率设备的启停；
实现故障闭锁或联锁逻辑；
向其他模块传递状态信号；
完成设备控制状态转换。
二、主要技术参数
| 参数项 | 说明 |
|---|---|
| 控制信号输入 | 多路数字控制信号（常为 TTL/24V DC 信号） |
| 输出方式 | 多个继电器干接点输出（常开 NO 或常闭 NC） |
| 电源电压 | ±15V DC 或 24V DC（依据系统而定） |
| 板卡结构 | 插卡式模块，前端有抓手，后端为金手指连接193X主架 |
| 继电器类型 | 小型电磁继电器（板载安装，动作可靠） |
| 信号通道数 | 通常为 4~8 路（具体视子型号设计） |
三、典型应用场景
GE DC2000 直流调速驱动系统；
Speedtronic Mark I~V 汽轮机控制系统；
石化、钢铁、电力行业的驱动控制柜；
设备联锁控制、远程操作命令执行；
与其他模块如 193X703ACG、AAG、BAG 系列板卡配套使用。
英文资料：
GE 193X703ADG04 Relay Module Technical Data
Product model: 193X703ADG04
Product Name: Relay Module
Manufacturer: General Electric (GE)
Product series: 193X series control board
Application areas: Industrial automation, DC speed control system, generator control, heavy-duty drive control system
1、 Module function overview
193X703ADG04 is a module used in the GE 193X control system for electrical control signal switching and relay execution. It achieves the following functions by receiving signals from the upper level control logic board, controlling the relay to close or disconnect:
Control the start and stop of high-power equipment;
Implement fault locking or interlocking logic;
Transmitting status signals to other modules;
Complete the device control state transition.
2、 Main technical parameters
Parameter item description
Control signal input: Multiple digital control signals (usually TTL/24V DC signals)
Multiple relay dry contact outputs (normally open NO or normally closed NC)
Power supply voltage ± 15V DC or 24V DC (depending on the system)
Card structure plug-in module, with a gripper at the front end and a gold finger connection to the 193X main frame at the back end
Relay type: Small electromagnetic relay (board mounted, reliable operation)
The number of signal channels is usually 4-8 (depending on the sub model design)
3、 Typical application scenarios
GE DC2000 DC Speed Control Drive System;
Speedtronic Mark I~V turbine control system;
Drive control cabinets for petrochemical, steel, and power industries;
Equipment interlocking control, remote operation command execution;
Used in conjunction with other modules such as 193X703ACG, AAG, BAG series boards.

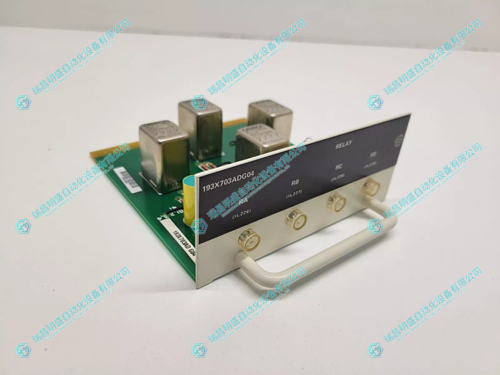

2.产 品 展 示
