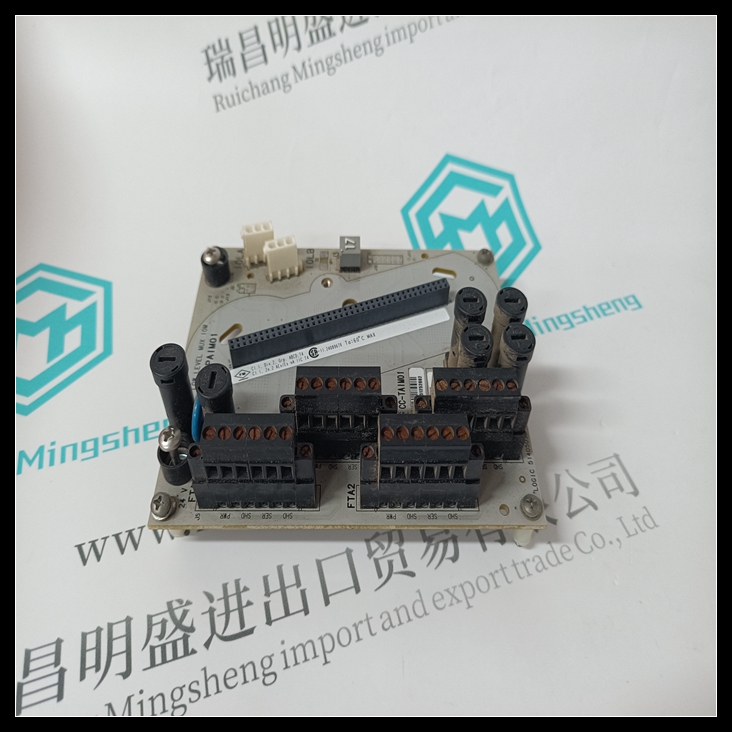

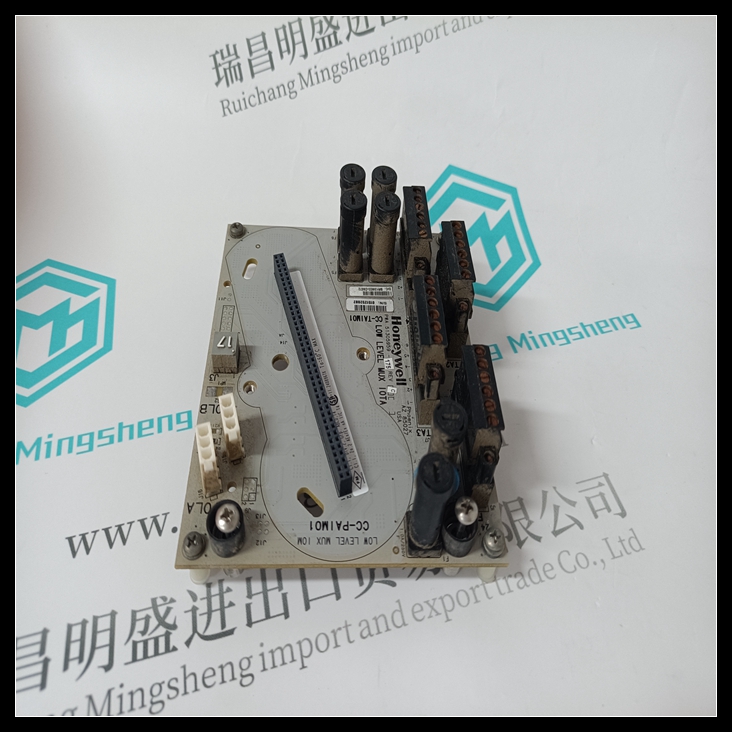

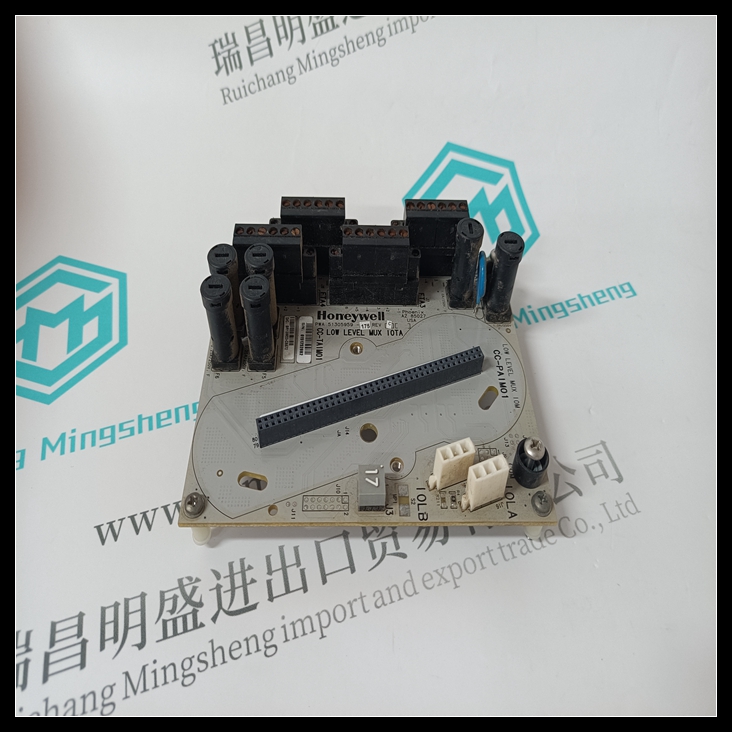

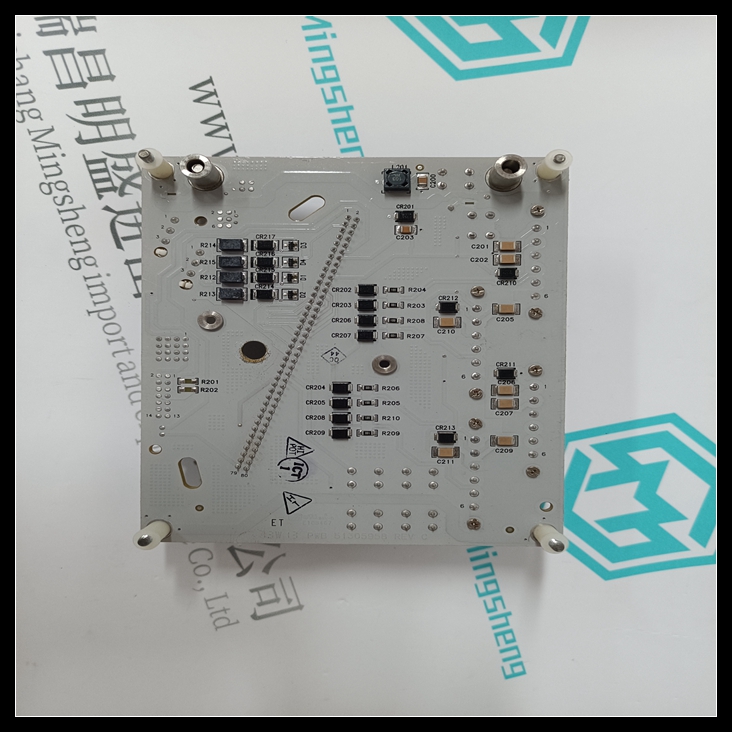

HONEYWELL CC-TAIM01占位模块,CC-TAIM01英文使用说明
与其他现场控制模块一样，8点隔离模拟电压源输出模块
通常使用兼容的手持程序 mer从总线接口单元进行配置。模块的配置也可以从系统中的总线读取或写入
支持此类配置。下表总结了配置选择和de故障。CC-TAIM01模块将使用默认配置设置通电。用于配置
说明，请参阅总线接口单元用户手册。
单元
参数
说明默认选项
模拟输出
数据长度
BIU中模块模拟输出数据的文字长度
模拟输出（AQ）表。
8字0–8
模拟输出
参考
BIU中模块模拟输出数据的起始偏移量
模拟输出（AQ）表。
用户已选择
离散输入
数据长度
模块可选离散输入诊断数据的长度（位）
在BIU的离散输入（I）表中。
24位0、8、16、24
离散输入
参考
BIU离散中模块诊断数据的起始偏移量
输入（I）表。HONEYWELL CC-TAIM01占位模块
用户已选择
离散输出
数据长度
模块可选离散输出故障清除的位长度
BIU离散输出（Q）表中的数据。
16位0、8、16
离散输出
参考
BIU中模块故障清除数据的起始偏移量
离散输出（Q）表。
用户已选择
（BIU）默认值：
输入数据
如果BIU与模块失去通信，模块的
离散输入（诊断）数据可以设置为零或保持其最后状态。
零零，保持最后
状态
（BIU）默认值：
输出数据
如果BIU与网络失去通信，模块
离散（故障清除）和模拟输出数据可设置为零或
保持其最后状态。
零零，保持最后
Like other Field Control modules, the 8 Point Isolated Analog Voltage-source Output Module
is usually configured from the Bus Interface Unit, using a compatible hand-held program
mer. The module’s configuration can also be read or written from the bus in a system which
supports such configuration. The table below summarizes configuration choices and de
faults. The module will power up with the default configuration settings. For configuration
instructions, refer to the Bus Interface Unit User’s Manual.
Module
Parameter
Description
Default
Choices
Analog Output
Data Length
Length in words for the module’s analog output data in the BIU’s
analog output (AQ) table.
8 words
0–8
Analog Output
Reference
Starting offset for the module’s analog output data in the BIU’s
analog output (AQ) table.
User selected
Discrete Input
Data Length
Length in bits for the module’s optional discrete input diagnostic data
in the BIU’s discrete input (I) table.
24 bits
0, 8, 16, 24
Discrete Input
Reference
Starting offset for the module’s diagnostic data in the BIU’s discrete
input (I) table.
User selected
Discrete Output
Data Length
Length in bits of the module’s optional discrete output fault clearing
data in the BIU’s discrete output (Q) table.
16 bits
0, 8, 16
Discrete Output
Reference
Starting offset for the module’s fault clearing data in the BIU’s
discrete output (Q) table.
User selected
(BIU) Defaults:
Input data
If the BIU loses communications with the module, the module’s
discrete input (diagnostic) data can be set to zero or hold its last state.
Zero
Zero, Hold Last
State
(BIU) Defaults:
Output data
If the BIU loses communications with the network, the module’s
discrete (fault clearing) and analog output data can be set to zero or
hold its last state.
Zero
Zero, Hold Last
State
