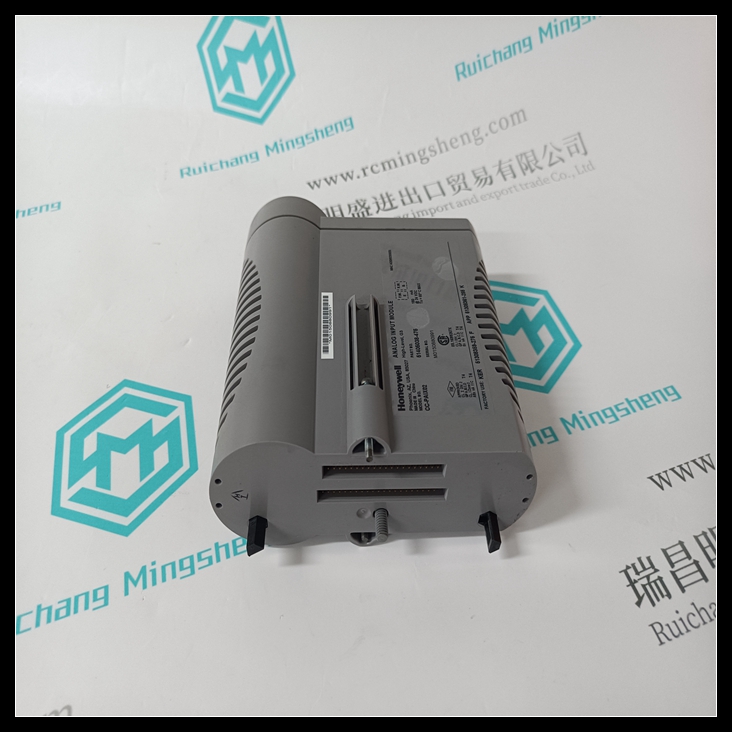

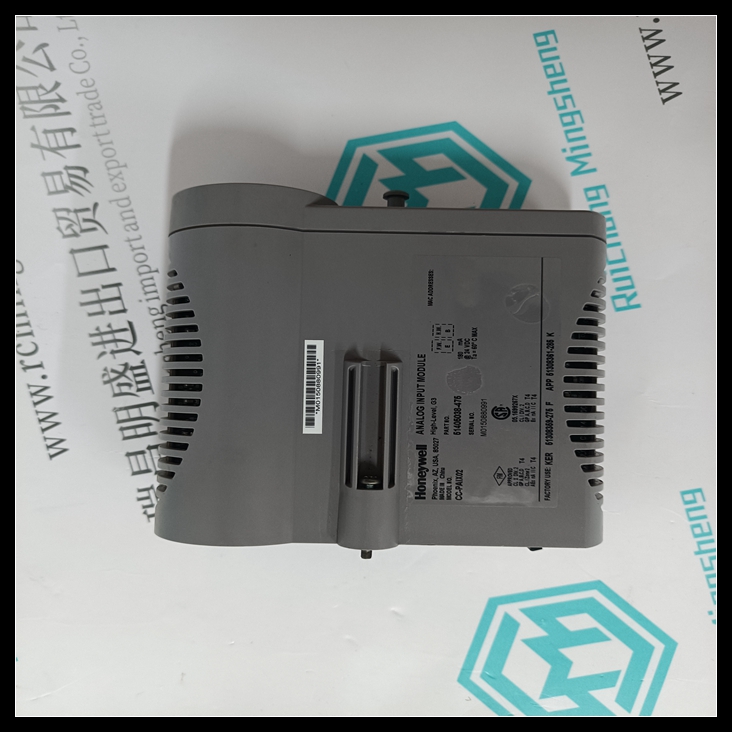

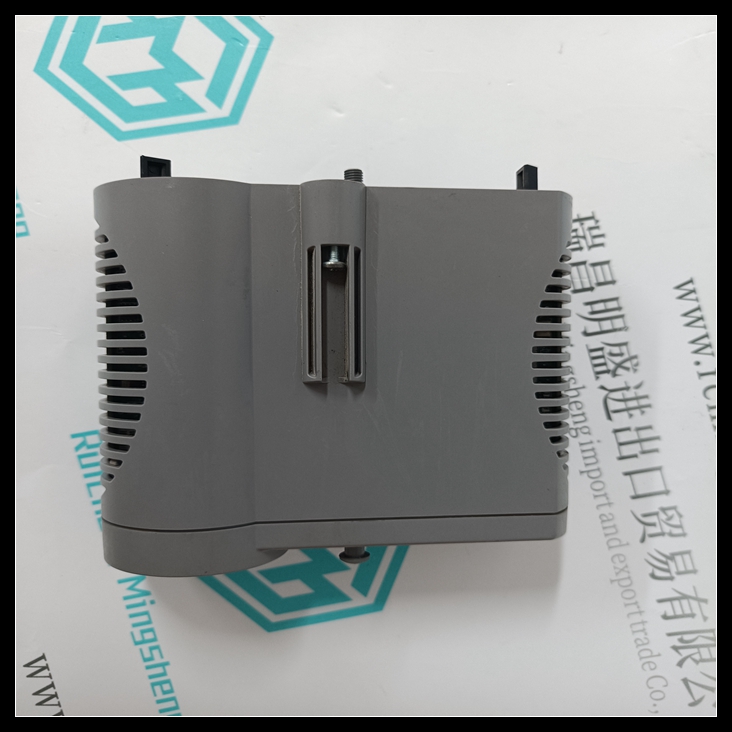

HONEYWELL CC-PAIX02温度模块,CC-PAIX02中文说明
模块操作
电阻器和电容器网络建立输入阈值并提供输入滤波。
光隔离器在现场输入和模块逻辑组件之间提供隔离。数据
来自所有16个输入的数据被放入数据缓冲区。HONEYWELL CC-PAIX02模块的电路LED显示
此数据缓冲区中的16个输入。
并串转换器将数据缓冲区中的输入数据更改为
总线接口单元。
检查板ID并验证模块是否接收到适当的逻辑电源后
从总线接口单元（由模块电源LED的状态反映），总线
HONEYWELL CC-PAIX02温度模块
然后，接口单元读取经过过滤、转换的输入数据。
此模块的输入/输出接线板接线分配如下所示。
带箱式端子的接线板每个模块有25个端子，每个端子
可容纳一个AWG#14（平均2.1mm2
横截面）至AWG#22（平均0.36mm2
交叉
截面）导线，或两根AWG#18（平均0.86mm2）以下的导线
横截面）。当外部跳线
使用时，导线容量从AWG#14（2.10mm2）减少
)至AWG#16（1.32mm2
).
带安全栅端子的输入/输出接线板每个模块有18个端子。每个端子都可以
容纳一条或两根AWG#14（平均2.1mm2）以下的电线
横截面）。
带连接器的输入/输出接线板每个模块有一个20针公接头。交配
接头为Amp零件号178289-8。AMP D-3000系列中的任何镀锡触点都可以
与连接器一起使用（Amp零件号1-175217-5，用于20-24的高接触力插座
量规（0.20-0.56mm2
)电线），1-175218-5用于16-20量规（0.56）的高接触力插座-
1.42mm2
I/O Terminal Block wiring assignments for this module are shown below.
The Terminal Block with box terminals has 25 terminals for each module, each of which
accommodates one AWG #14 (avg 2.1mm2 cross section) to AWG #22 (avg 0.36mm2 cross
section) wire, or two wires up to AWG #18 (avg. 0.86mm2 cross section). When an external jumper
is used, the wire capacity is reduced from AWG #14 (2.10mm2 ) to AWG #16 (1.32mm2 ).
The I/O Terminal Block with barrier terminals has 18 terminals per module. Each terminal can
accommodate one or two wires up to AWG #14 (avg 2.1mm2 cross section).
The I/O Terminal Block with Connectors has one 20-pin male connector per module. The mating
connector is Amp part number 178289-8. Any tin-plated contact in the AMP D-3000 series can be
used with the connector (Amp part number 1-175217-5 for high contact force receptacle for 20-24
gauge (0.20-0.56mm2 ) wires), 1-175218-5 for high contact force receptacle for 16-20 gauge (0.56-
1.42mm2 )).
